제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 탱크 바닥 밸브 | 운영: | 공기 / 봄 |
|---|---|---|---|
| 소재: | SS304 | 크기: | 1 -4 ; DN25- DN100 |
| 압력: | 중간 압력 | 미디어: | 음식, 맥주, 음료, 낙농업 기타 등등. |
| 강조하다: | 플러시 하부 탱크 밸브,단일 시트 밸브 |
||

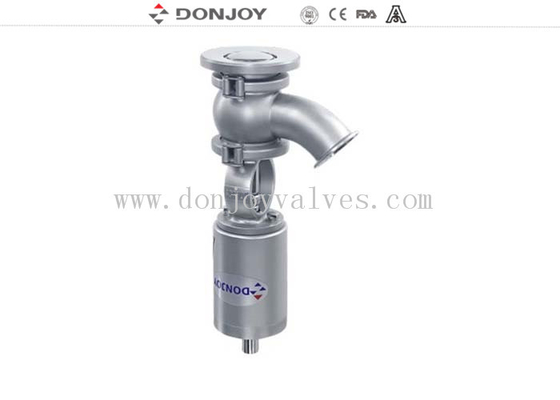

Air / Spring Tank Bottom Valve SS316L 중간 압력 45도 엘보 타입
작동 원리
1. Air/Spring, Air / Air에 의해 작동
2. 압축 공기가 샤프트를 밀어 밸브를 열고 닫음
3. 밸브 구조: 밸브 시트가 내부에서 열리는 구조로, 파이프라인의 과압 시 밀리는 것을 방지
4. 제품과 접촉하는 부품: AISI 316L, AISI 304
5. 기타 부품: AISI 304
6. 가스켓 (표준): FDA 177.2600에 따른 EPDM
7. 내부 표면 마감: Ra≤0.8μm
8. 외부 표면 마감: 미러 폴리싱
설명
|
제품명: |
SS304 스테인리스 스틸 위생 공압 탱크 바닥 시트식음료 산업용 45도 엘보 타입 밸브 |
|
밸브 바디 재질: |
SS316L |
|
씰 재질: |
NBR 또는 FPM |
|
작동 압력: |
10 Bar / 145PSI |
|
최대 작동 온도: |
-10℃ ~ +120℃ (EPDM) 14°F 248°F +140(SPI, 최대 30분)248°F |
|
사용 가능한 크기: |
1"-4" DN25-DN100 |
|
사용 가능한 연결: |
DIN, Clamp, SMS, RJT, IDF...Flange |
|
작동 방식: |
Air/Spring, Air / Air |
|
사용 가능한 구조: |
플랜지 타입, 90℃ 엘보 타입 |
|
인증: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
|
적용 범위: |
유제품, 식품 가공, 음료, 제약, 화장품 등 |
|
특징: |
데드 앵글 개선, 순환 능력 향상. |
|
설계: |
데드 코너 최소화 설계 |
설계 및 특징
1. 3A 위생 설계
2. 완전 배출 시스템으로 잔류 방지
3. 일반적으로 닫힌 밸브 (스프링으로 닫힘) - 표준 버전
4. 일반적으로 열린 밸브 (스프링으로 열림) - 공압 액추에이터를 180도 회전
5. 밸브 시트가 탱크 내부로 열려 우발적인 개방 방지.
6. 360℃ 조절 가능한 바디, 플랜지를 탱크에 용접한 후에도 가능
7. 샤프트 씰링 시각 검사를 위한 개방형 랜턴
8. 클램프를 풀어서 쉽게 분해 가능
9. 연결: 클램프
인증
Donjoy는 GMP, EHEDG 표준에 따라 3A, CE, FDA 등으로 인증된 제품을 제조합니다. 생산은 ISO9001-2008 관리 시스템을 엄격히 준수합니다.
적용 범위:
유제품, 식품, 음료, 화장품, 화학 제품 등.
포장 세부 정보:
각 밸브에 대한 버블 팩, 외부 포장은 판지 또는 합판 케이스입니다. 또는 고객의 요청에 따라.
배송 시간:
일반적으로 T/T 계약금 입금 후 20일 이내.
제품 디스플레이
태그: 탱크 바닥 밸브, 시트 밸브. Donjoy 스테인리스 스틸 밸브
