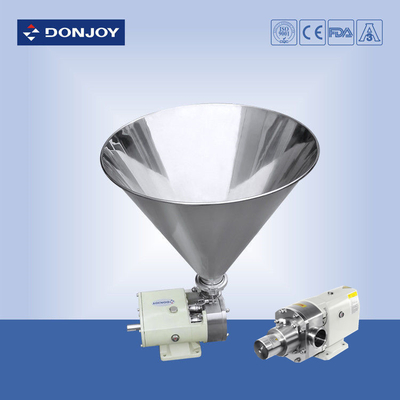

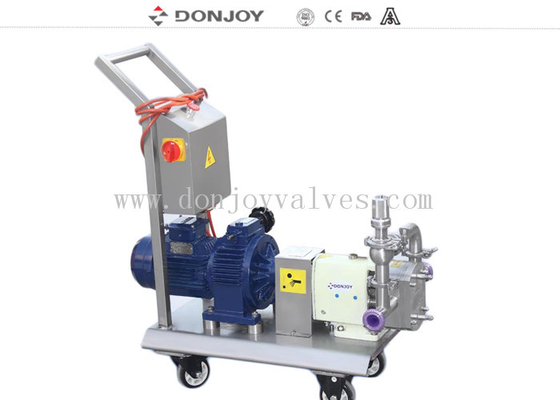

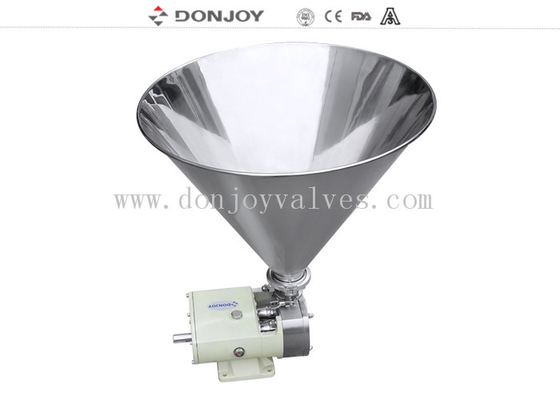

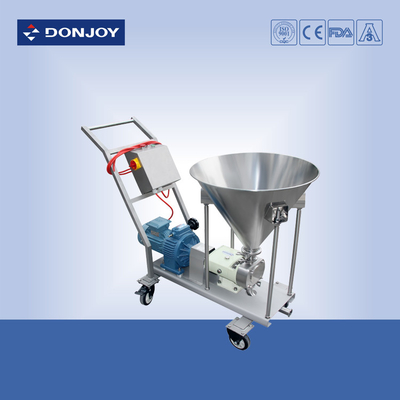

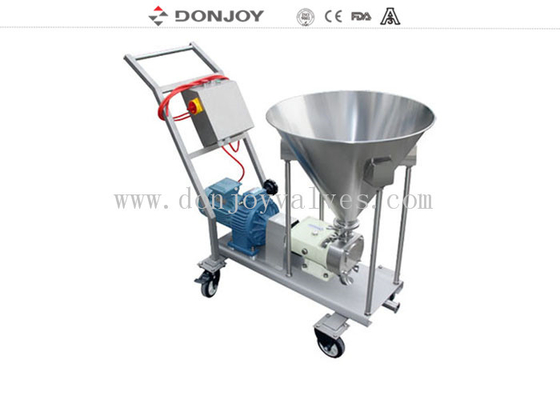

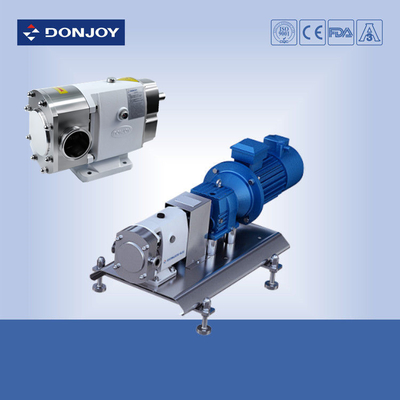

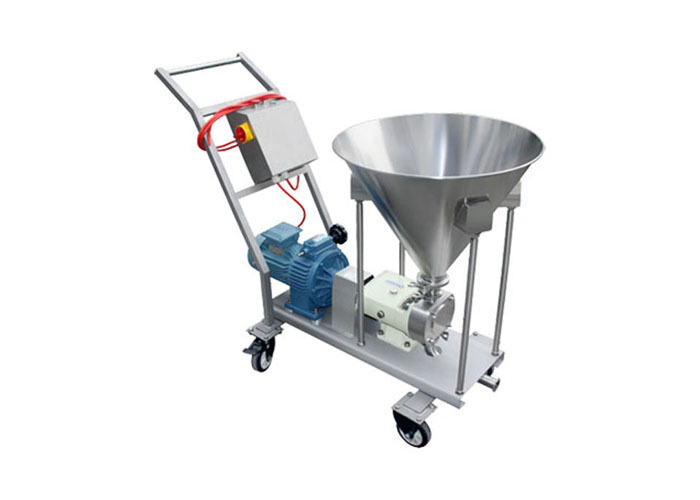

TUR-70 기계 변동 엽 제어 및 호퍼와 함께 고 순도 펌프

TUR-70 기계식 가변 로브 고순도 펌프 (제어 및 호퍼 포함)

사양

설명

옵션

1. 메카니컬 씰: SIC / SICE / EPDM, TC / TC, EPDM

2. 단일 씰, 이중 메카니컬 씰

3. 로터: 2엽 로터, 3엽 로터, 버터플라이 로터, 단일 버터플라이 로터

4. 가스켓: FPM(Viton), NBR, EPDM

5. 전면 커버 또는 외부 바이패스에 릴리프 밸브

6. 내장형 안전 밸브

7. 엔드 페이스 열 재킷

8. 완전 열 재킷

9. 수직 TUR 시리즈 또는 수평 TUL 시리즈

10. 다양한 드라이브 및 고정 장치

11. 스테인리스 스틸 베이스 플레이트에 조립

12. 연결: 클램프(DIN32676, 3A, ISO), 나사산(DIN, SMS, RJT, IDF), 맞대기 용접, 플랜지

13. 모터 유형 B5 모터 주파수 50HZ, 60HZ

14. 전압(v) 220-240, 360-400, 420-460, 630-690

설계 및 특징

1. 수평 TUL, 수직 TUR

2. 베어 샤프트 구조

3. 로터 부착의 위생적인 설계

4. 위생적인 메카니컬 씰, 쉬운 청소 및 유지 보수

5. CIP 세척 및 살균 적용

응용 분야

이 펌프는 식품 가공, 화장품 및 제약 산업에서 점성 및 저점성 매체의 이송에 이상적입니다.

원리

1. 로브가 회전함에 따라, 한 로브가 다른 로브에서 멀어지면서 흡입 측의 공간이 증가하여 펌프 챔버로 유체를 끌어들이는 부분 진공이 생성됩니다.
2. 샤프트에 의해 회전함에 따라 각 로브가 연속적으로 채워지고 유체가 토출 측으로 이동합니다. 로브 사이와 로브와 펌프 본체 벽 사이의 작은 간격은 공간이 적절하게 채워지도록 합니다.
3. 펌프 하우징이 완전히 채워지고 유체는 로브의 이빨을 통해 빠져나가 공간의 벽에 강제로 밀려납니다. 이는 펌프 작용에 기여합니다.

곡선
